Церковь Успения Пресвятой Богородицы в селе Оёк Иркутского района

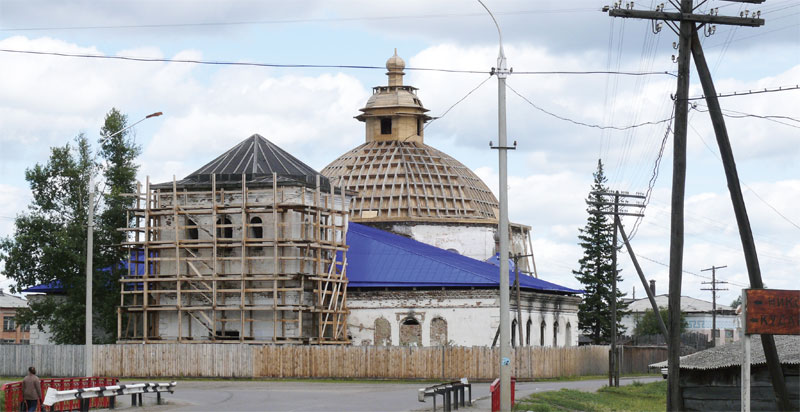

Общий вид церкви после сборки деревянных конструкций купола

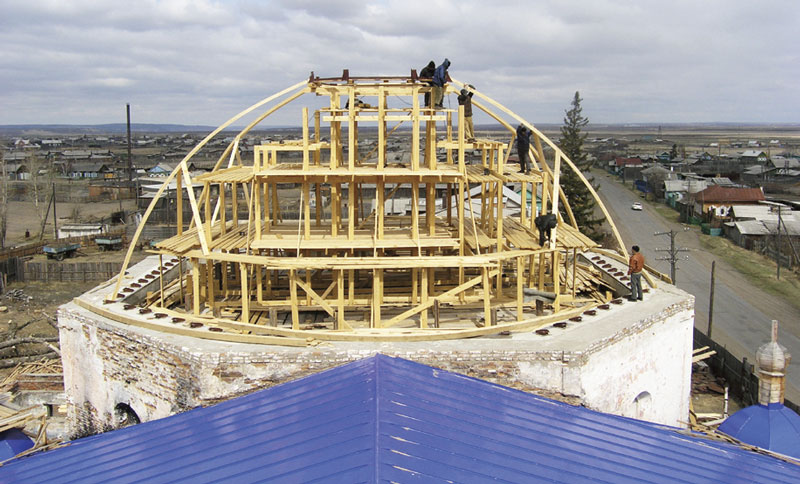

Монтаж первых арочных ребер купола

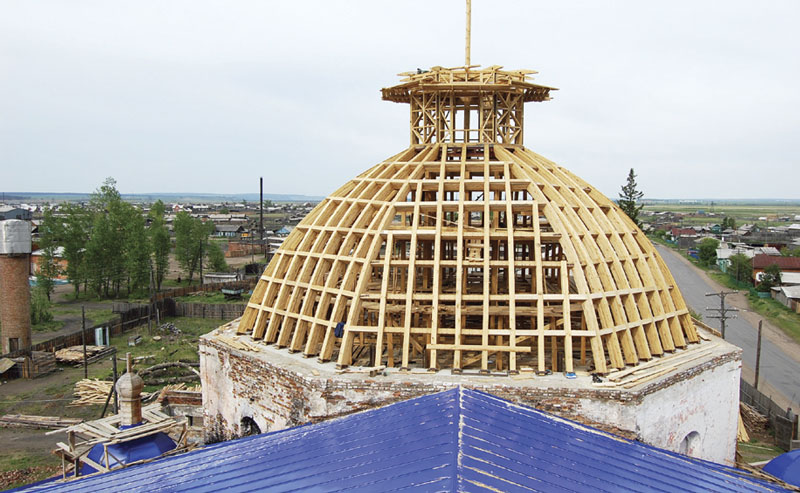

Процесс сборки несущего остова купола

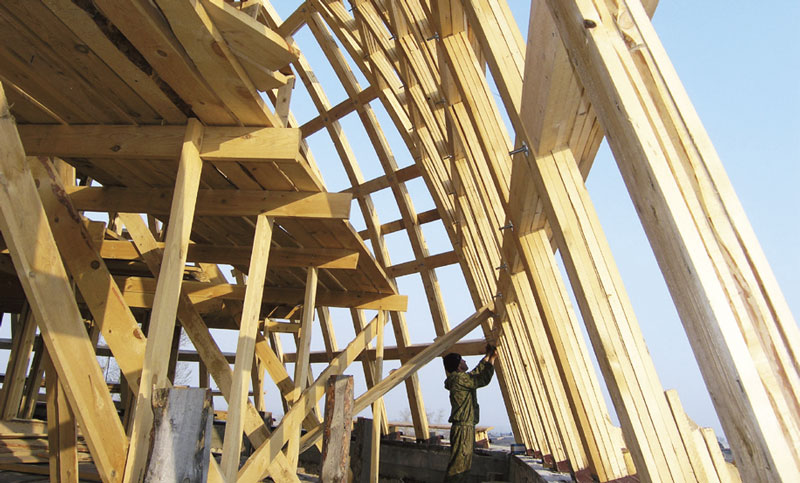

Ребристый остов купола после завершения сборки

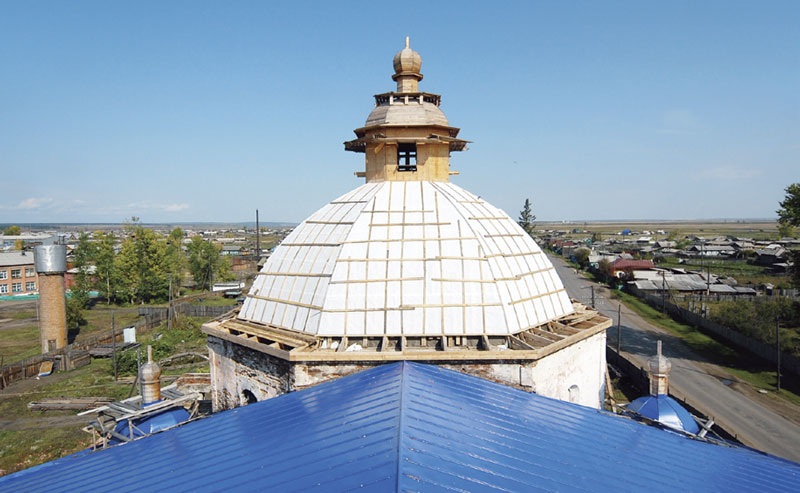

Главный купол храма перед устройством кровельного покрытия

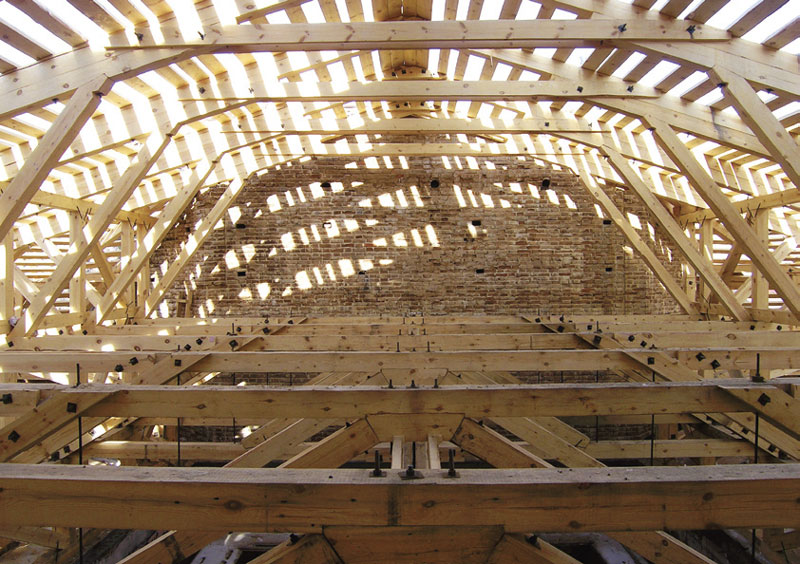

Стропильная система трапезной

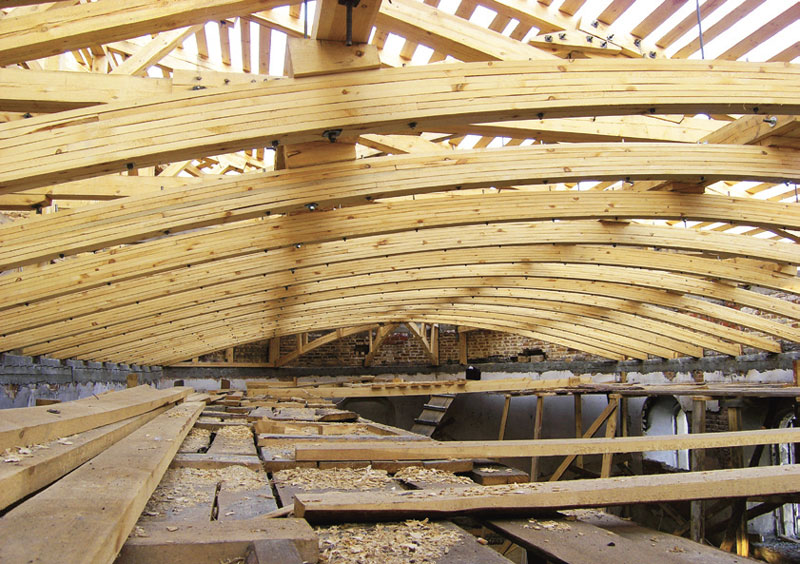

Сводчатые перекрытия придела

Восстановление деревянных покрытий и купольных конструкций

Каменная церковь Успения Пресвятой Богородицы в селе Оёк Иркутского района была заложена в 1812 году взамен обветшавшей деревянной. Строительство осуществлено в несколько этапов, окончание относят к 1845 году, после освящения второго, южного придела. В 1935 году церковь закрыли, здание передали под клуб и кинотеатр, в настоящее время оно возвращено Иркутской епархии. В XX столетии здание получило значительные повреждения и утраты: демонтирован восьмерик колокольни с куполом и шпилем, а также барабан и главка на куполе храма, разобран алтарь северного придела (был приспособлен под кинозал).

На начало реставрационных работ в 2003 году эксплуатировался только южный придел, где проводились церковные службы. Первый этап работ был связан с восстановлением купольного завершения объема храма. Первоначальный купол являлся уникальным сооружением: он выполнен в виде восьмигранного сомкнутого свода неправильной формы. Внутренние размеры купола: поперечные в основании, по самой большей стороне – 15,56, по самой меньшей – 12,83; высота от обреза кирпичной кладки до основания барабана – 6,67 метров.

Реконструкция существующего купольного завершения, проведенная в 2004–2005 годах, включала усиление бревенчатого остова купола, надстройку светового барабана, малого купола и главки. После их завершения купол эксплуатировался около года. В феврале 2006-го на храме случился пожар, все конструкции покрытия были уничтожены огнем. Второй, «послепожарный» этап реставрации был начат оперативно, уже в том же году, и включал восстановление покрытия трапезной с боковыми приделами, купольных завершений основного храма и алтаря.

Покрытие трапезной и боковых приделов было выполнено на основе комбинированной стропильной системы в виде балочных ферм, совмещенных с подкосно-ригельными рамами. Над боковыми приделами установлены треугольные раскосные фермы, над трапезной – фермы с параллельными поясами. Пояса и сжатые раскосы ферм выполнены из бруса сечением 180×180 мм, а растянутые стойки – из круглой арматурной стали. Фермы установлены на монолитные железобетонные пояса по наружным стенам, по внутренним стенам – на подстропильные рамы из бруса.

Купол

Купол рубился «вповал» из бревен диаметром 310–380 мм, тесанных на один кант по внутренней грани. Угловая вязка бревен решена «в лапу с присеком», это позволило венцам работать в режиме кольцевых растянутых ребер. Сплачивание венцов выполнялось с помощью пластинчатых нагелей толщиной 25 мм, плотно установленных в глухие гнезда с шагом 1,5–2,5 м. Для дополнительного скрепления и предупреждения взаимного выворачивания, нижние венцы четырех больших граней соединялись призматическими шпонками, установленными в глухие гнезда с профилем «ласточкин хвост». Сруб был собран в «холодном» варианте, без утепления швов. Кровля выполнялась по составным дощатым кружалам и обрешетке из досок и брусков. Кружала опирались на бревенчатый остов через дощатые прокладки или подпорки.

В основу проектных решений по воссозданию конструкций главного купола положены следующие основные принципы и соображения. Купол следует восстанавливать на основе несущих деревянных конструкций. При этом нагрузки от него не должны превышать нагрузки от веса первоначального купольного завершения. Конструктивная схема должна быть безусадочной для максимального сокращения сроков строительства. Деревянные элементы купола должны выполняться из обычных пиломатериалов недефицитных сечений и длины, а их сборка должна обеспечиваться в построечных условиях с минимальным использованием кранового оборудования.

В связи с тем, что эксплуатация придела предполагается круглогодично, новый купол, в отличие от первоначального, должен быть утепленным. Общая конструктивная схема и тип узловых соединений должны позволять проведение сборочно-монтажных операций, как в зимний, так и в теплый период. По конструктивному типу проектируемый купол представляет собой сомкнутый восьмигранный свод очень неправильной (изначально) в плане формы. Его несущий остов сложен из меридианных арочных и прямолинейных кольцевых ребер, в виде пакетов досок, собранных на гвоздях и дополнительно сплоченных стяжными болтами. Сопряжение арочных и кольцевых ребер, осуществляется перевязкой слоев, то есть поочередной перекрестной сборкой, «вязкой» отдельных «ветвей», составляющих пакет каждого ребра. Это обеспечивает их совместную работу и позволяет передавать как сжимающие, так и растягивающие осевые усилия в плоскости каждой грани. Конструкция купола оперта на монолитный железобетонный пояс, устроенный по верху кирпичной кладки и воспринимающий усилия распора. Вверху меридианные ребра смыкаются на стальном опорном кольце, воспринимающем усилия сжатия в замке купола. Опорное кольцо служит одновременно основанием для устройства светового барабана. Крестовина кольца, помимо восприятия сжимающих усилий при несимметричной загрузке купола, служит также опорой для бревенчатой стойки шпиля. Ребристый остов купола с наружной и внутренней стороны обшит доской толщиной 30 мм.

Внутренняя поверхность купола облицована фанерой и листами ГВЛ для последующей росписи «неба». Утепление выполнено минераловатными плитами марки П-75 общей толщиной 200 мм, которые уложены в отсеки каркаса на нижнюю дощатую обшивку. Пароизоляционная мембрана устроена между дощатой обшивкой и внутренней фанерной облицовкой.

По верхней дощатой обшивке набраны гнутые ребра контробрешетки, в полости которой осуществляется подкровельная вентиляция купола. По ребрам уложен разреженный дощатый настил и фальцевая кровля с полимерным покрытием. Световой барабан выполнен облегченным, на основе дощатого каркаса. В качестве лицевого слоя наружной отделки предусмотрена его обшивка плоскими асбоцементными листами с последующим покрытием водостойкими фасадными красками.

Основные технические характеристики купола: общая масса – 55 т; расход древесины – 77 куб. м; площадь кровельного покрытия – 550 кв. м; общий объем утеплителя – 60 куб. м. Сборка основных новых купольных конструкций Успенского храма выполнена в мае-июне 2008 года. Проведенные работы показали достаточно хорошую технологичность и универсальность предложенных конструктивных решений при устройстве купольных и сводчатых сооружений, применимых при выполнении мероприятий по сохранению культовых объектов культурного наследия.

Второй ярус чердачного объема образован стропильными ногами, уложенными по верхним поясам ферм и ригелям подкосных рам. Такое конструктивное решение заметно упростило формирование кровельных скатов при отсутствии параллельности продольных стен приделов. Подгонка плоскостей кровли осуществлялась за счет подрезки стропил, без вмешательства в унифицированные конструкции несущих ферм и рам. Фальцевая кровля устроена по обрешетке из обрезной доски толщиной 50 мм.

В целях обогащения композиционной структуры интерьеров приделов и трапезной, плоские потолки было предложено заменить конструкциями арочного типа. Задача была решена путем устройства сводчатых потолков на основе несущих арочных ребер с дощатым заполнением перекрытия. Ребра представляют собой пакеты гнутых досок, сплоченные на гвоздях и болтах. Утепление перекрытия предполагается полужесткое – минераловатные плиты по накату. Со стороны помещений предусмотрена отделка сводов листами ГВЛ, для последующей росписи потолков. Сборка этих деревянных конструкций выполнена с декабря 2006-го по март 2007 года.
